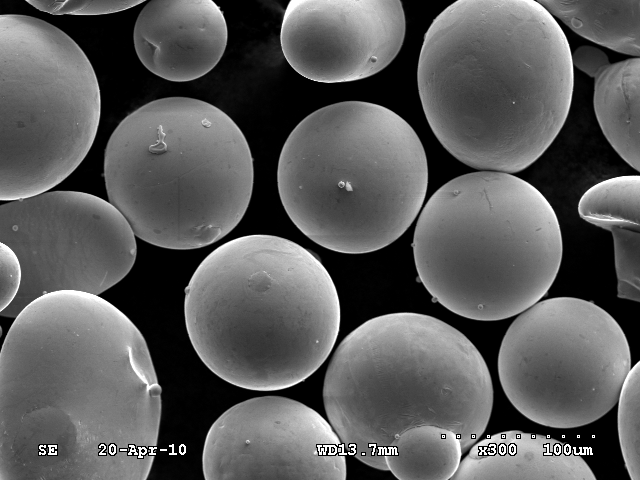

鐵基合金粉末
產(chǎn)品簡介:
鐵基噴涂粉末產(chǎn)品列表
牌號 |
技術(shù)參數(shù) |
說明 |
用途 |
KF-310 鐵基合金粉 |
HRC 30 工作溫度: ≤600℃ Cr B Si Fe |
涂層硬度適中韌性好，噴涂厚涂層不易開裂,用于恢復(fù)工件尺寸并提高工件耐磨壽命。涂層可進(jìn)行車加工，且磨光性好。 |
氧乙炔火焰噴涂 造紙烘缸、軸類噴涂恢復(fù)尺寸。 |
KF-311 鐵基合金粉
|
HRC 30 工作溫度: ≤600℃ Cr B Si Ni Fe |
涂層韌性更好，噴涂厚涂層不易開裂,用于恢復(fù)工件尺寸及耐磨處理 |
氧乙炔火焰噴涂 軸類噴涂恢復(fù)尺寸極佳 |
KF-316L
|
HRC 22 工作溫度: ≤540℃ 國標(biāo)不銹鋼成份 |
316型奧氏體不銹鋼，耐腐蝕，耐低溫(540℃以下)顆粒沖蝕和汽蝕。材料韌性好，也可用于激光熔覆和等離子堆焊。 |
火焰噴涂、等離子噴涂 用于水輪機(jī)葉片、噴嘴、磨環(huán)，泵的過流部件，柴油機(jī)汽缸、襯套，旋風(fēng)分離器及煙氣排風(fēng)扇等的修復(fù)。 |
KF-JG-2
|
HRC 30 工作溫度: ≤540℃ Cr Ni Mo Mn Fe |
較316L有更高的耐腐蝕性能和耐磨損性能。特別適合激光熔覆工藝。是替代鍍鉻一種理想材料。 |
激光熔覆、等離子堆焊、等離子噴涂、超音速噴涂等。用于液壓桿等耐磨防腐部件的工作層。 |
KF-Fe901
|
HRC 55 工作溫度: ≤540 ℃ Cr B Si Mo Fe |
焊道硬度高，韌性高，突出抗裂性好，用于激光熔覆和離子堆焊工藝恢復(fù)工件尺寸。 |
激光熔覆、等離子堆焊 軸類堆焊耐磨工作焊層。 |
KF-Fe62 |
HRC 62-67 工作溫度: ≤540℃ C Si B Cr Fe |
焊層硬度高，耐磨性好，一般用于常溫和高溫耐磨和耐蝕的工作條件。 |
石油鉆桿接頭、螺旋輸送器水輪機(jī)葉片、高爐料鐘、料頭、泥漿泵、粉碎機(jī)、襯板等部件的耐磨堆焊。 |
KF-Fe33-37 |
HRC 33-37 工作溫度: ≤ ℃ Cr B Si Ni Mo Mn V Fe |
硬度適中，抗裂性好，焊道平滑。 |
等離子堆焊 中壓閥門，耐熱拖輥 |
KF-Fe37-43 |
HRC 37-43 工作溫度: ≤ ℃ Cr B Si Ni Mo Mn V Fe |
與Fe33-37配合使用效果更佳。 |
等離子堆焊 閥門密封面 |
KF-D507 |
HRC 30-35 工作溫度: ≤450℃ 成份等同于國標(biāo)D507焊條 Cr Fe |
這是一種通用性的表面堆焊用焊粉，焊層組織為1Cr13半鐵素體高鉻鋼，堆焊層金屬具有空淬特性，用于堆焊工作溫度在450℃以下的碳鋼或合金鋼工件表面堆焊。 |
等離子堆焊 軸及中溫高壓閥門堆焊, 堆焊金屬具有空淬特性。 |
KF-D507Mo |
EDCr-A2-15 工作溫度：≤450oC Ni W Cr Mo Fe |
堆焊金屬為1Cr13半鐵素體高鉻鋼。堆焊層具有空淬特性，堆焊金屬具有較高的中溫硬度，良好的熱穩(wěn)定性，抗沖蝕性。如與D577焊粉配合使用能獲得很好的抗擦傷性能。堆焊工藝簡單，焊前不預(yù)熱，焊后不處理。 |
等離子堆焊 中溫高壓閥門堆焊,堆焊金屬具有空淬特性。與D577焊粉配合使用能獲得很好的抗擦傷性能。 |
KF-D547Mo |
HRC 37 工作溫度: ≤450℃ 符合國標(biāo)EDCrNi-B-15 |
CrNiSiMo型閥門堆焊, 堆焊層具有良好的高溫抗擦傷、抗沖蝕等性能，有較高的高溫硬度，良好的熱穩(wěn)定性和抗疲勞性。 |
等離子堆焊 高溫高壓閥門堆焊,堆焊金屬時效強(qiáng)化效果顯著。 |
KF-D577 |
HRC ≥28 工作溫度: ≤450℃ 符合國標(biāo)EDCrMn-C-15 |
堆焊金屬為高鉻錳型奧氏體鋼，具有良好的抗擦傷性能，有一定的中溫硬度，較好的熱穩(wěn)定性，該焊層抗裂性好，堆焊工藝可操作性好，焊前可不預(yù)熱，焊后不熱處理，堆焊金屬切削加工性能良好。 |
等離子堆焊 中溫高壓閥門堆焊,堆焊工藝簡單,易于操作。如與D507Mo配合使用，可獲得很好的抗擦傷性能。 |
